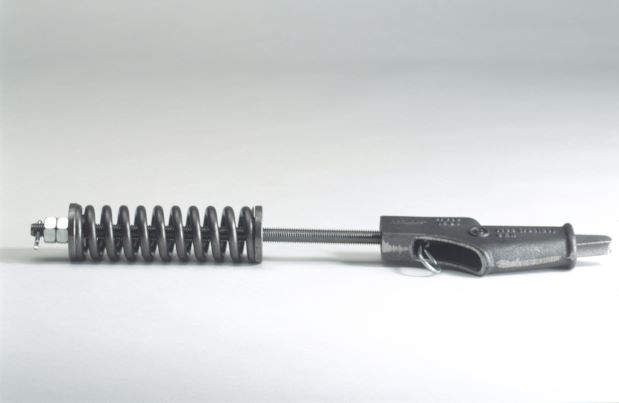

楔形插座式绳头组合的特殊形式
请注意:螺纹杆的强度必须与缆绳强度相匹配。
| 钢绳直径 | 基本型 A | d | L1 | L2 | 型号 AM | 型号 D | d1 | L3 |
|---|---|---|---|---|---|---|---|---|
| 货号 | 货号 | 货号 | ||||||
| 6 | KG1 0600 A0 150 SSN * | M10 | 255 | 150 | KG1 0600 AM 150 SSN * | KG1 0600 D0 150 SSN * | 25 | 91,5 |
| 6 - 8 | KG1 0608 A0 250 SSN * | M10 | 355 | 250 | KG1 0608 AM 250 SSN * | KG1 0608 D0 250 SSN * | 25 | 91,5 |
| 6 - 7 | KG1 0607 A0 310 SSN | M12 | 435 | 310 | KG1 0607 AM 310 SSN | KG1 0607 D0 310 SSN | 45 | 167 |
| 8 | KG1 0800 A0 310 SSN | M12 | 435 | 310 | KG1 0800 AM 310 SSN | KG1 0800 D0 310 SSN | 45 | 167 |
| 9 - 12 | KG1 0912 A0 310 SSN | M12 | 435 | 310 | KG1 0912 AM 310 SSN | KG1 0912 D0 310 SSN | 45 | 167 |
| 10 - 12 | KG1 1012 A0 350 SSN | M16 | 488 | 350 | KG1 1012 AM 350 SSN | KG1 1012 D0 350 SSN | 46 | 173 |
| 12 - 14 | KG1 1214 A0 350 SSN | M16 | 488 | 350 | KG1 1214 AM 350 SSN | KG1 1214 D0 350 SSN | 46 | 173 |
| 12 - 16 | KG1 1216 A0 455 SSN | M20 | 638 | 455 | KG1 1216 AM 455 SSN | KG1 1216 D0 455 SSN | 54 | 201.5 |
| 19-20 | KG1 1920 A0 500 SSN | M24 | 709 | 500 | KG1 1920 AM 500 SSN | KG1 1920 D0 500 SSN | 65 | 248 |
| 22-25 | KG1 2225 A0 500 SSN | M30 | 788 | 500 | KG1 2225 AM 500 SSN | KG1 2225 D0 500 SSN | 80 | 251 |
更多的信息
* 修改后的外壳形状见 用于裹塑钢绳的绳头组合
L2表示 螺纹杆的标准毫米长度，根据用户要求可以加长
订货时螺纹杆所需长度如下示例中货号：
A型绳头组合适用的钢绳直径8毫米，螺纹杆长度为310毫米： KG1 0800 A0 310 SSN
